ＬＥＤネオンチューブを用いたサインの取り付け方法のご紹介

2021年7月12日

こんにちは、DELIGHT です！

今回は、「LEDネオンチューブ」の取り付け方法についてお伝えします。

LEDネオンチューブは、ネオンサインに近い見栄えに仕上がり、かつ比較的安価でご提供できるため、弊社でも人気の商品となっております。

「LEDネオンチューブ」の詳細はこちら

その取り付け方法に関して

「ネオンサインの取り付け方法ってどんなパターンがあったかな？」

「お客さんから頼まれて、ネオンサインを導入するがいまいち勝手が分からない。」

「お店に取り付けるとしたら、どのパターンが合いそうだろうか？」

といった疑問のある方は、ぜひ最後までお読みください。

※なお弊社はLEDサインを中心に幅広い商品ラインナップを取り揃えております。

LEDネオンチューブ以外の商品をお探しの方はこちらの弊社HPからご確認ください。

「LEDネオンチューブ」の取り付け方法

では、LEDネオンチューブの取り付け方法として、1.壁付けと、2.ワイヤー吊りをご紹介します。

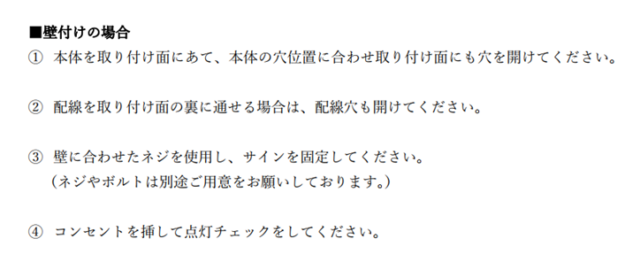

１.壁付け

壁付けは以下の画像のように、壁面に取り付けることですね。

ネオンチューブ側と壁面側の両方に穴を開けて、ネジ等の留め具で固定します。

■取り付け方法

LEDネオンチューブは背面にアクリルベースが取り付けられています。
取り付けられた背面アクリルベースを、取り付け面（壁面側のこと）にあて、穴位置をはかります。
そして、取り付け面にも穴をあけてください。
※弊社にご依頼の場合、特に指定が無ければ、アクリルベース側は穴をお開けして納品いたします。
配線を取り付け面の裏に通す場合は、配線穴もあけてください。
（取り付け穴は後述するネジ、ボルト等で埋まるため、同じ穴に配線を通すことはできません）
取り付け面に合わせた留め具（ネジやナット、ボルト等）を使用し、LEDネオンチューブを固定してください。
留め具は太さや長さがそれぞれあります。
壁面の素材や取り付けるサインの荷重に応じて、合うものを壁を貫通しない程度の長さで選んでください。
※弊社にご依頼の場合、最終的な判断は現場で行いますが、ナットとボルトを同封させていただいております。
電源に繋いで点灯チェックをしてください。

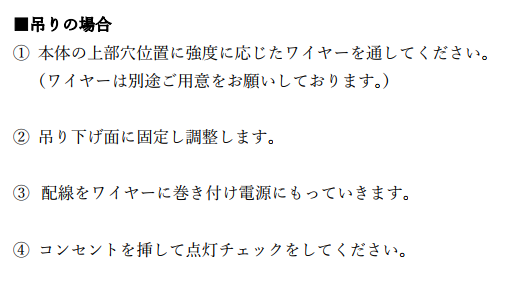

2.ワイヤー吊り

ワイヤー吊りは以下の画像のように、ワイヤーでネオンチューブを吊り下げる取り付け方法になります。

■取り付け方法

背面アクリルベースの上部穴位置に本体の荷重に応じたワイヤーを通してください。
※1 弊社にご依頼の場合でも、ワイヤーは別途ご用意をお願いしております。
※2 アクリルベースの穴は、お客様の要望があれば弊社でお開けして納品いたします。
吊り下げる天井部に固定し調整します。
配線を電源に接続して、点灯チェックをしてください。
※配線の接続は上部のワイヤーに巻き付けて天井を這わせたり、横に逃がして近くの壁を這わせるなど、現場の状況に合わせて行います。

取り付けに関するよくあるご質問

以下では取り付けに関するよくあるご質問に回答します。

背面アクリルベースは必須なの？　

チューブ形成・固定のため必須でつきます。

重量はどのくらい？

ネオンチューブのサイズに応じて重量は変動しますので、参考までに過去の施工事例でのサイズと重量を以下に示します。

背面アクリルベース：幅1440 mm×高さ340 mm

ネオンチューブ：幅1400 mm×高さ300 mm

合計重量：5 ㎏

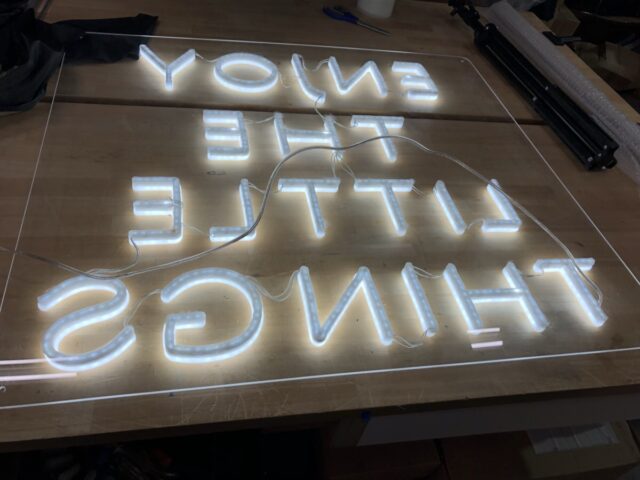

LEDネオンのサンプル制作事例

背面アクリルベース：幅2400 mm×高さ1170 mm

ネオンチューブ：幅2305 mm×高さ1080 mm

合計重量：27 ㎏

壁付けや吊り以外の取り付け方法は？　

イーゼル（絵画制作などでも使う、描きやすい状態に固定するためのスタンドです）などを用いて立てかける方法や、平板の土台の上に背面アクリルベースを自立させる方法があり、いずれも弊社では対応可能です。

アダプター式（コンセント接続式）しかないの？

各社商品によって異なりますが、弊社の場合、ネオンチューブにおいてはコンセントに接続するアダプター式でのご対応をさせていただいております。また12V対応のものになりますので、切ったり加工せずにそのままご使用ください。なおネオンチューブとはまた異なりますが、「ネオンサイン（ネオン風アクリル削り出し）」であれば、配線切りっぱなしの状態でお届けすることが可能です。その詳細はこちら
